能源配置整合工程案例｜化工廠產線熱水系統導入熱泵節能改造
本案工廠原有產線需穩定使用熱水作為製程熱源，並透過既有熱交換器供應產線需求。若系統長期仰賴電熱作為主要加熱來源，容易造成加熱用電偏高，且在產線連續運轉條件下，能源成本會持續累積。
因此，我們透過現場製程的熱水用量及溫度，計算出用熱量，作為熱泵主機、熱水儲槽及泵浦的選行依據；同時評估既有管線條件、製程用熱方式與現場安裝空間，確認新系統能否順利銜接既有設備，並將施工時對產線的影響降至最低。除此之外，控制系統也整合水溫、水位、泵浦、熱泵與電熱備援邏輯，確保供熱穩定與異常保護。最後再依運轉時數、原加熱能耗與熱泵效率進行節能效益評估，判斷整體改造的節能潛力與投資合理性。
客戶面臨問題
.png)
加熱用電成本高
原熱水系統若長時間依靠電熱加熱，運轉成本較高
.png)
產線不能中斷
熱水供應需穩定，改造工程不能影響既有產線使用
.png)
系統整合複雜
需同時考慮熱泵、水槽、泵浦、管線、儀控與既有設備銜接
系統流程圖
補水
工程內容
補充系統所需用水，並依熱水儲槽液位進行補水控制，維持系統正常水量。

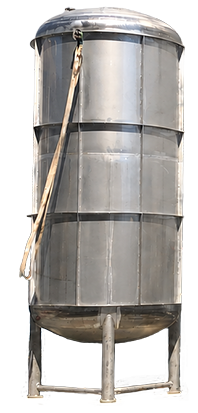

熱水儲槽
工程內容
作為熱水系統的儲熱與緩衝中心，接收補水、熱泵加熱回水與製程回水，穩定供水溫度。

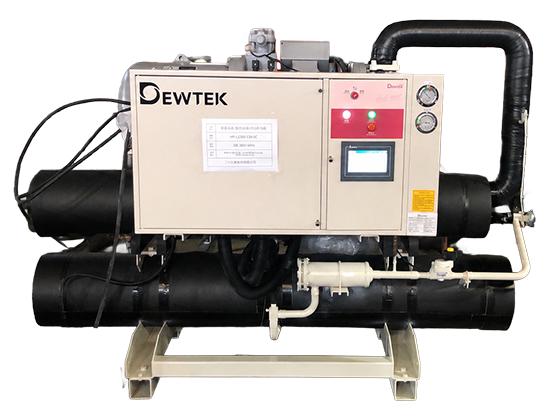

熱泵主機
工程內容
作為主要熱源，將熱能供應至熱水儲槽。包含熱泵設備、循環管路、電源與控制連鎖整合。
電熱
工程內容
作為備援補溫設備，僅於熱泵供熱不足、水溫不足或異常狀況時啟用。
熱交換器
工程內容
銜接既有熱交換設備，將熱水熱能傳遞至製程端，供應產線所需熱源。
產線
工程內容

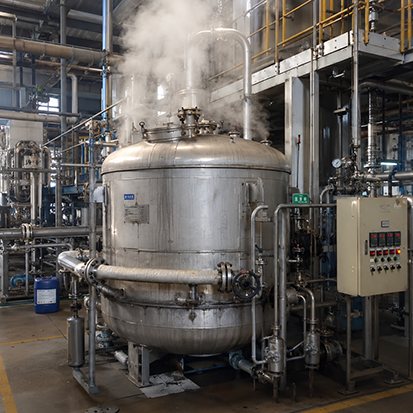

供應製程使用，例如清洗、槽體加熱、保溫或其他中低溫熱水需求。

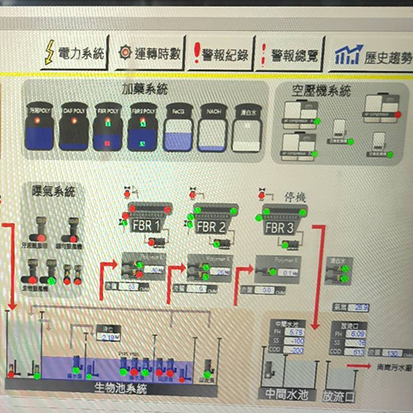

儀控系統
工程內容
整合溫度、水位、泵浦啟停、熱泵控制、電熱備援啟動與異常警報等功能。可依現場需求納入控制盤、感測器、連鎖控制與人機介面規劃。
不只是節能，更是供熱系統重新配置
- 降低加熱成本 : 以熱泵作為主要熱源，減少電熱直接加熱用電
- 提升供熱穩定性 : 熱水槽作為緩衝，降低溫度波動
- 保留系統備援 : 原加熱設備可在高負載或異常時補足熱量
- 減少改造風險 : 延用既有熱交換器與產線架構，降低施工影響
- 熱水儲槽客製 : 客製服務可在最小佔地面積達成用水需求
- 整合控制系統 : 監控的同時搭配異常警報系統，以降低故障風險
